技術紹介

高転写且つ反りの低減が求められる光ディスク製造で培った技術を基盤に微細成形を進化させてきました。

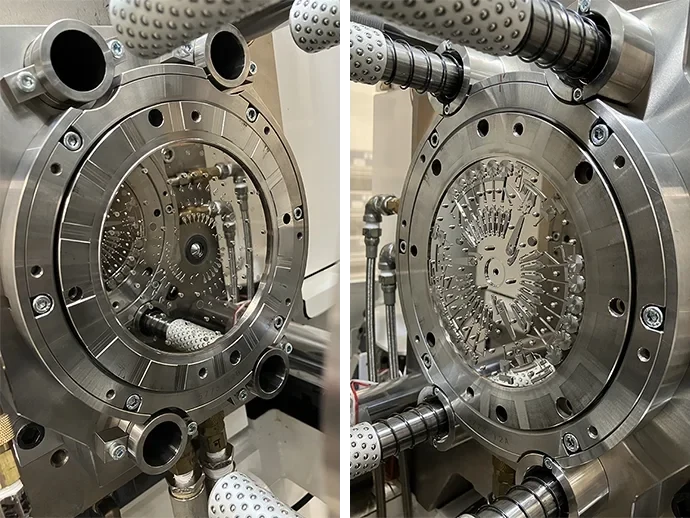

マイクロ流路などの微細加工が施された超精密金型と専用射出成形機の組み合わせにより、設計意図を高精度に具現化し、次世代バイオデバイスの量産化に貢献しています。

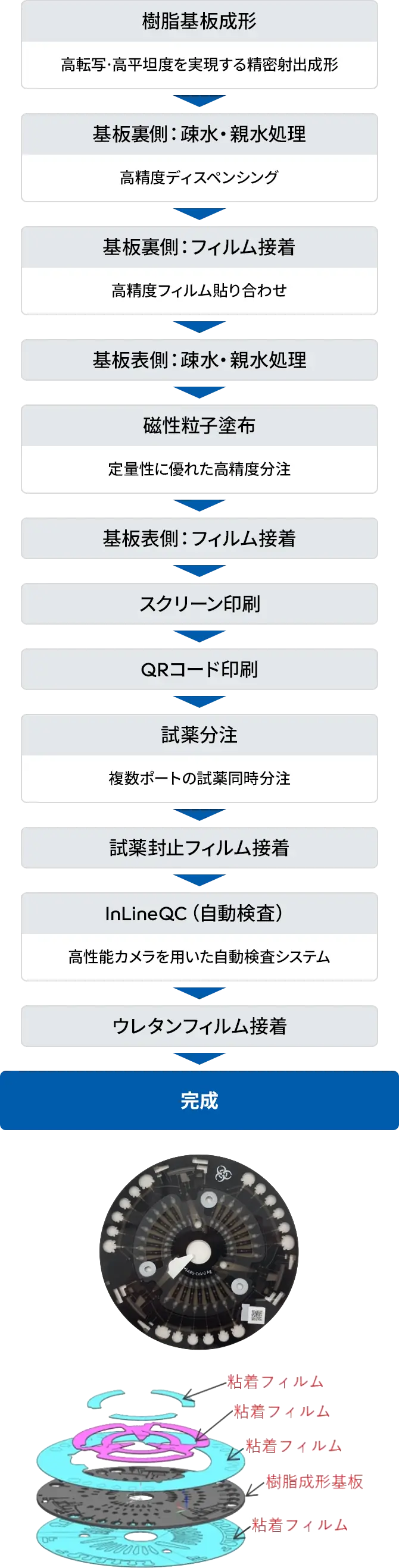

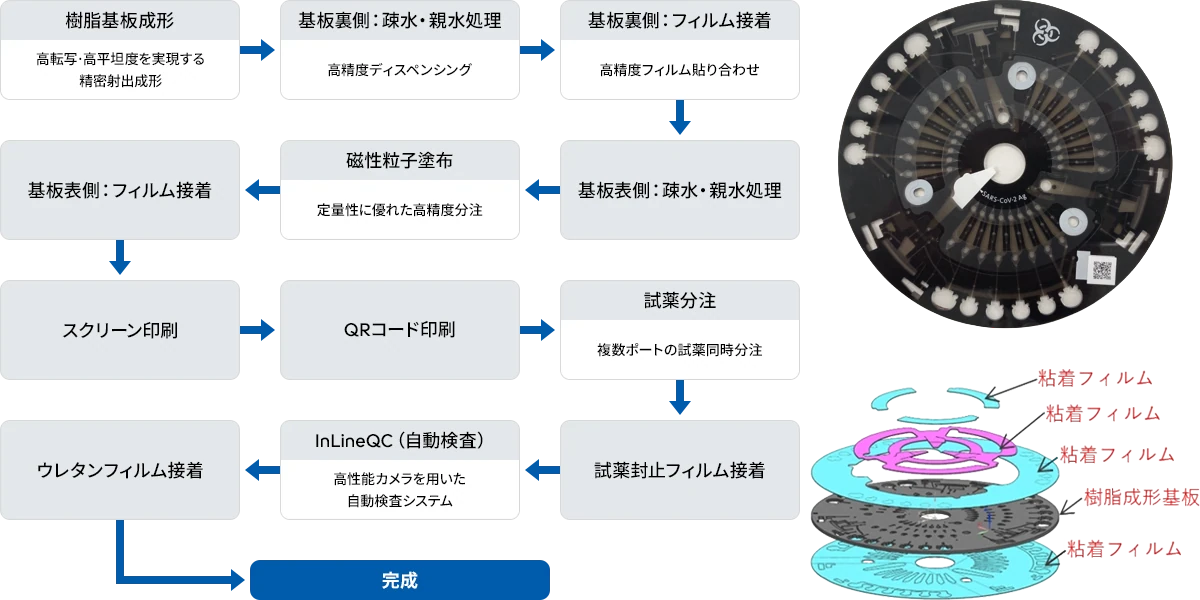

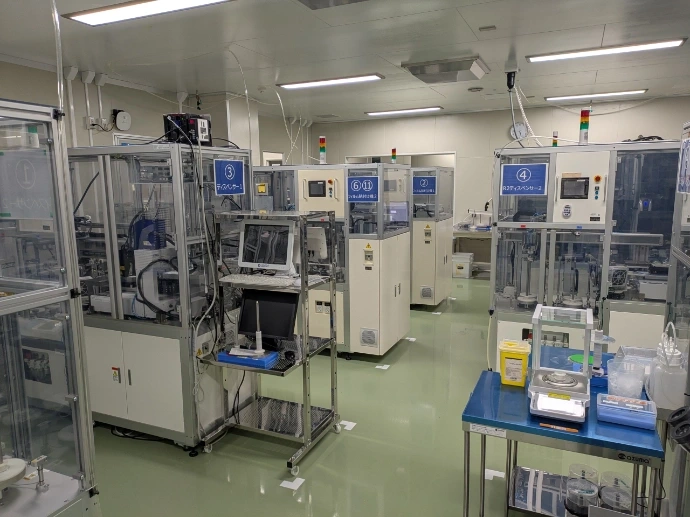

試薬カートリッジの製造には、成形から表面処理、塗布、接着、印刷、分注、検査まで、多くの専門工程を高い精度で連携させる技術力が求められます。
シスメックスナノアクリエイションでは、これらの工程に対応する設備と技術を社内に備え、試薬カートリッジ製造ラインを一から構築してきました。
複雑な製造プロセスを安定して運用するノウハウと品質管理技術により、バイオデバイスに求められる高い信頼性と再現性を実現しています。

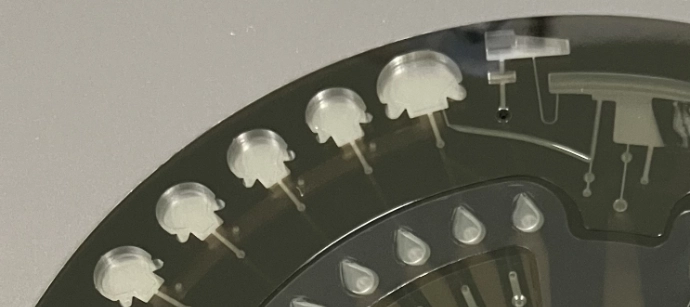

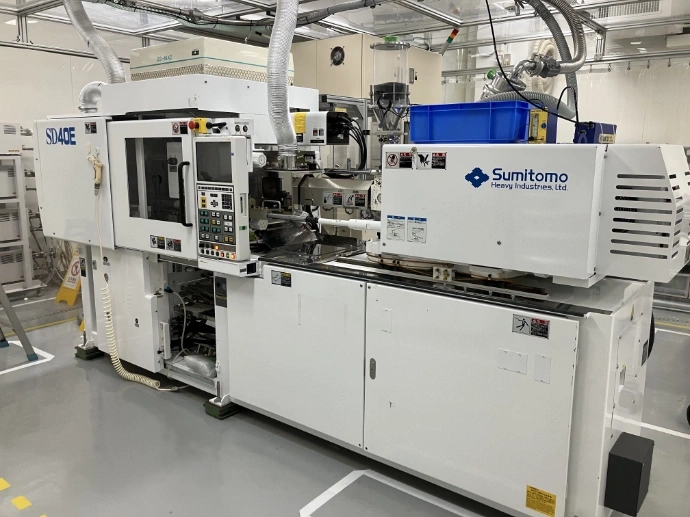

高転写・高平坦度を実現する精密射出成形

・サブミクロンオーダーの流路・微細パターンまで高精度転写
・反りを極限まで抑制し、流路深さばらつきや基板歪みのない安定した流体制御を実現
・高機能樹脂であるCOP（シクロオレフィンポリマー）の特性を活かした成形実績

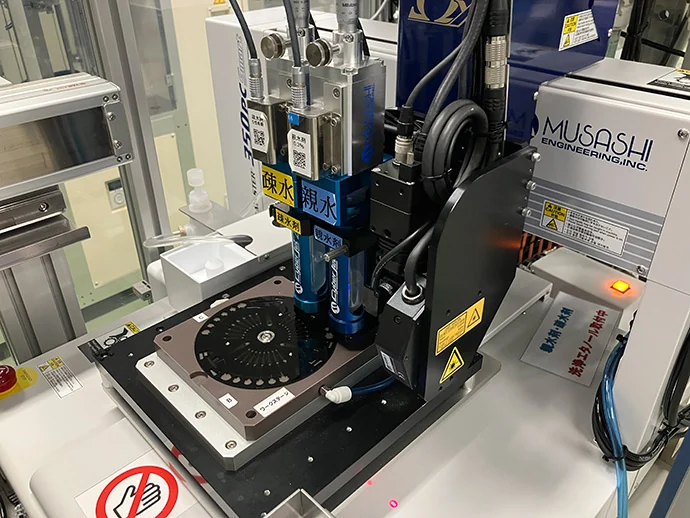

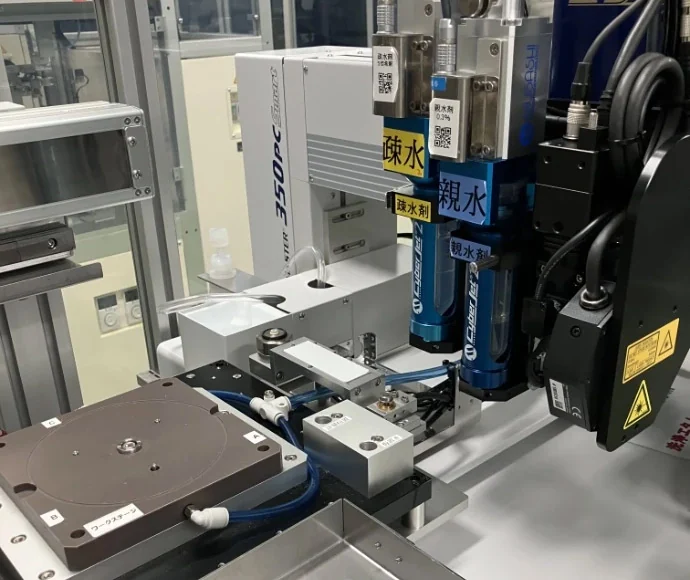

高精度ディスペンシング

・ナノリットル（nL）オーダーの微細量液ディスペンシング
・マイクロ流路への親水剤および疎水剤のディスペンスによる液流制御
・高精度ワーク位置決め（±50um）

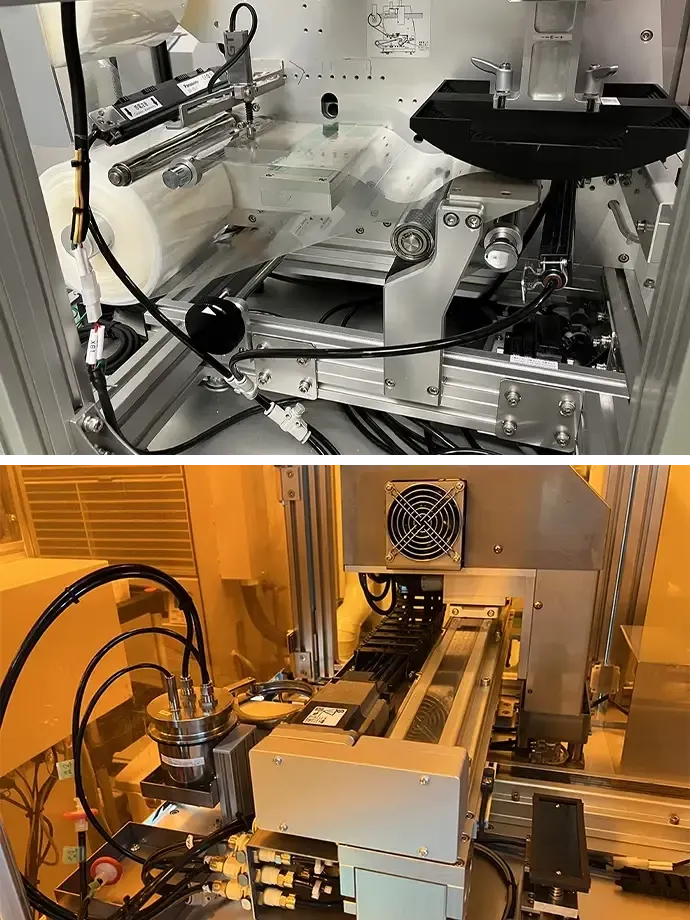

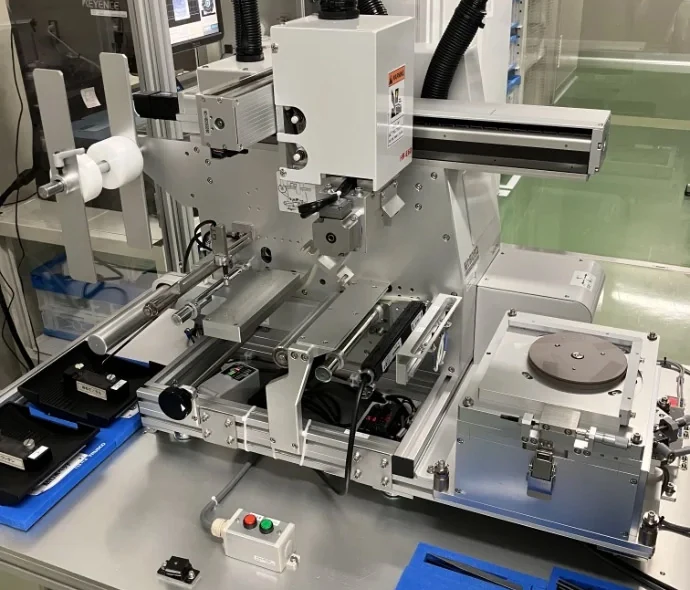

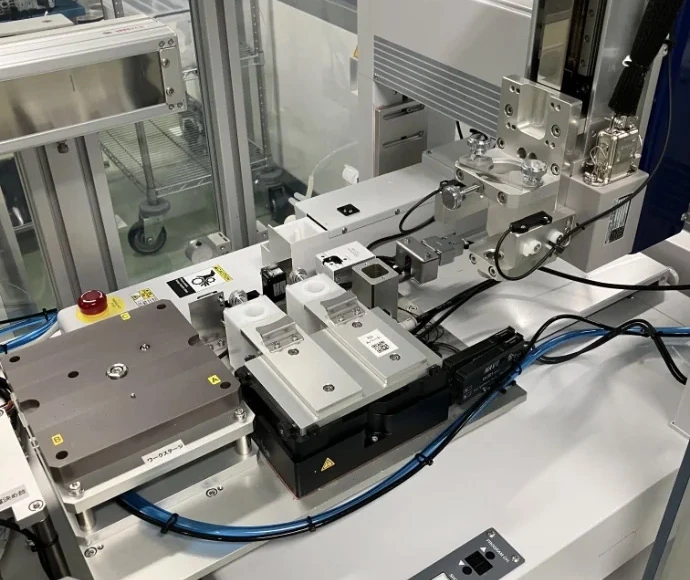

高精度フィルム貼り合わせ

・高精度位置決め貼り合わせ（±50um）
・フィルムと基板の間に気泡を巻き込まずに貼り合わせ

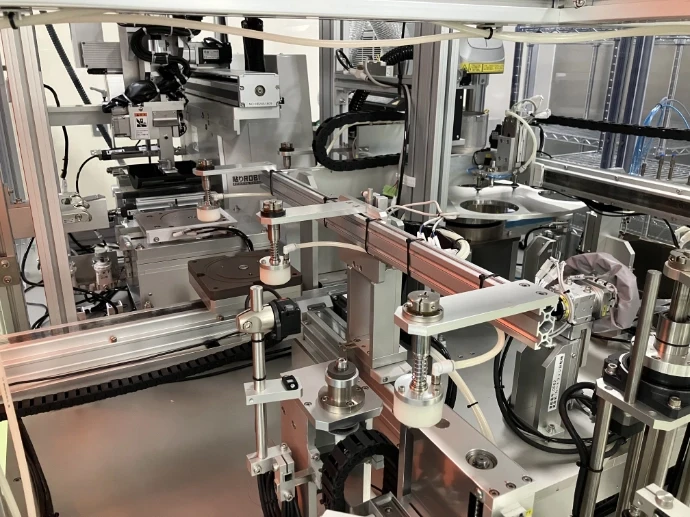

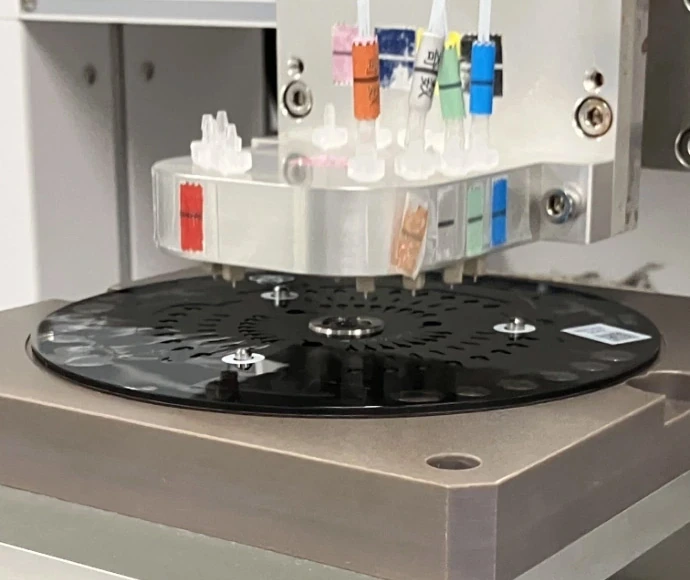

定量性に優れた高精度分注

・磁性粒子混濁液において粒子濃度を均一に保持した定量分注（CV＜3%）
・高精度分注ポート位置決め分注（±30um）

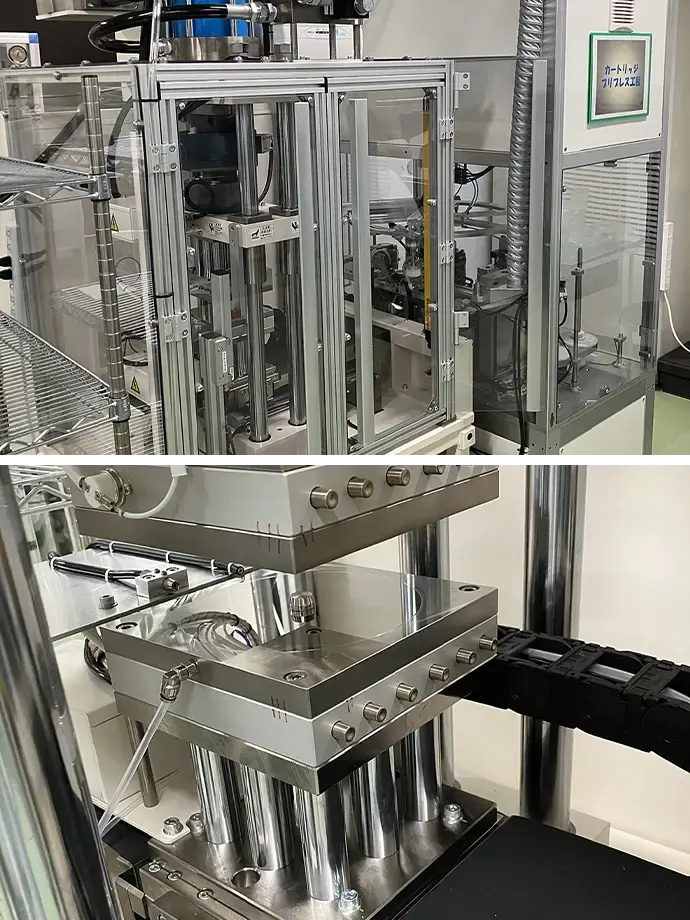

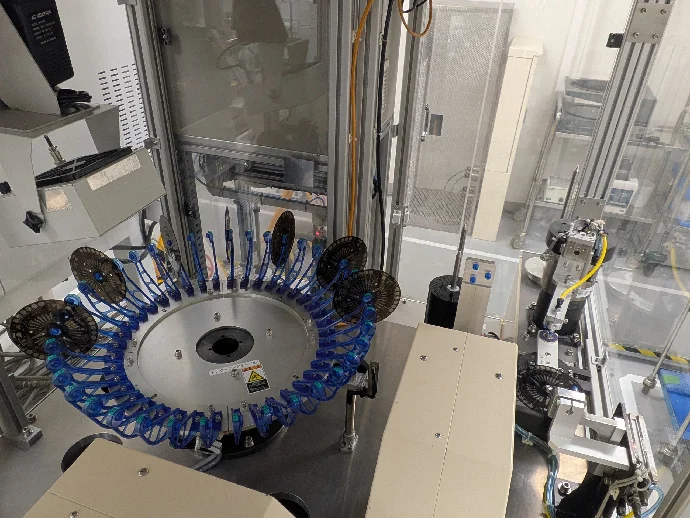

複数ポートの試薬同時分注

・最大24ポートマルチチャンネル自動分注（CV＜2%）

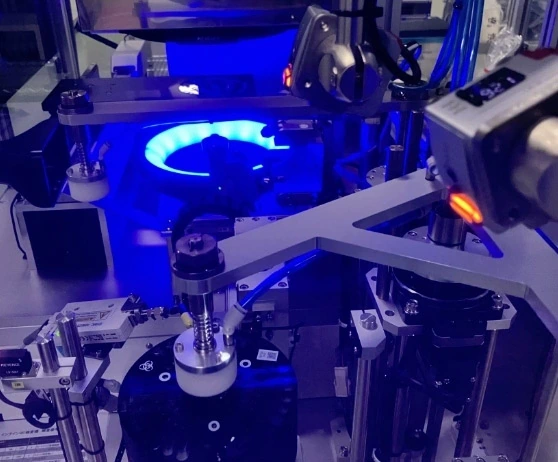

高性能カメラを用いた自動検査システム

・高解像度カメラによる精密な液面検出により、透明液体の充填量を高精度で検査可能（±0.8μL）

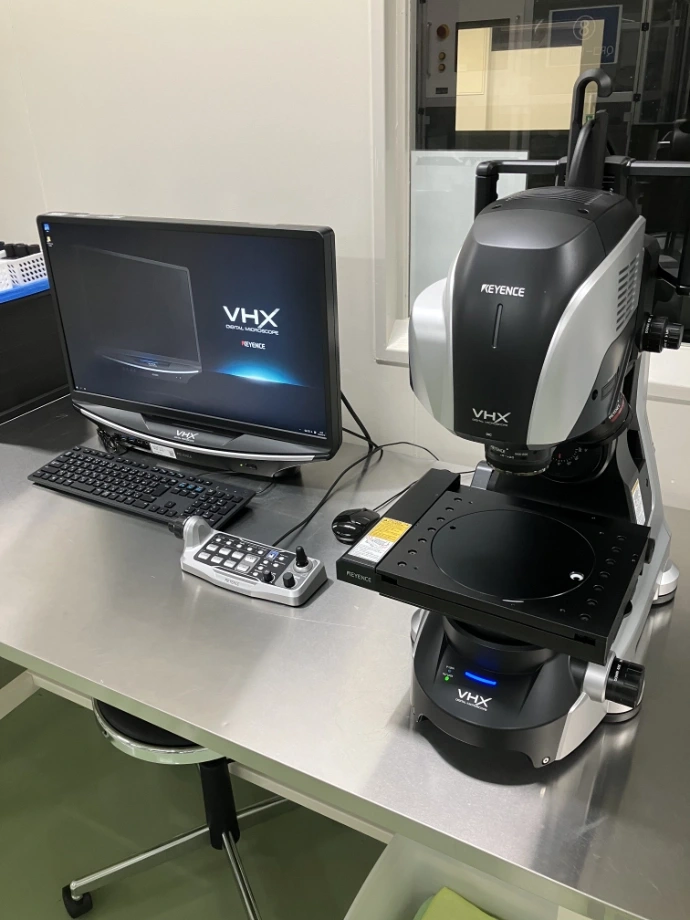

デジタルマイクロスコープ

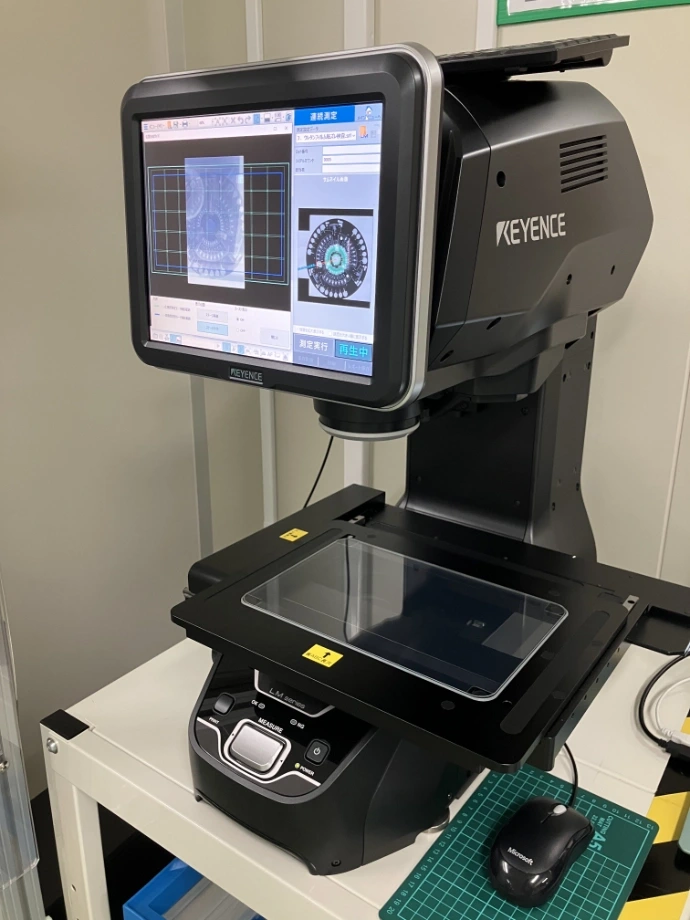

画像寸法測定器

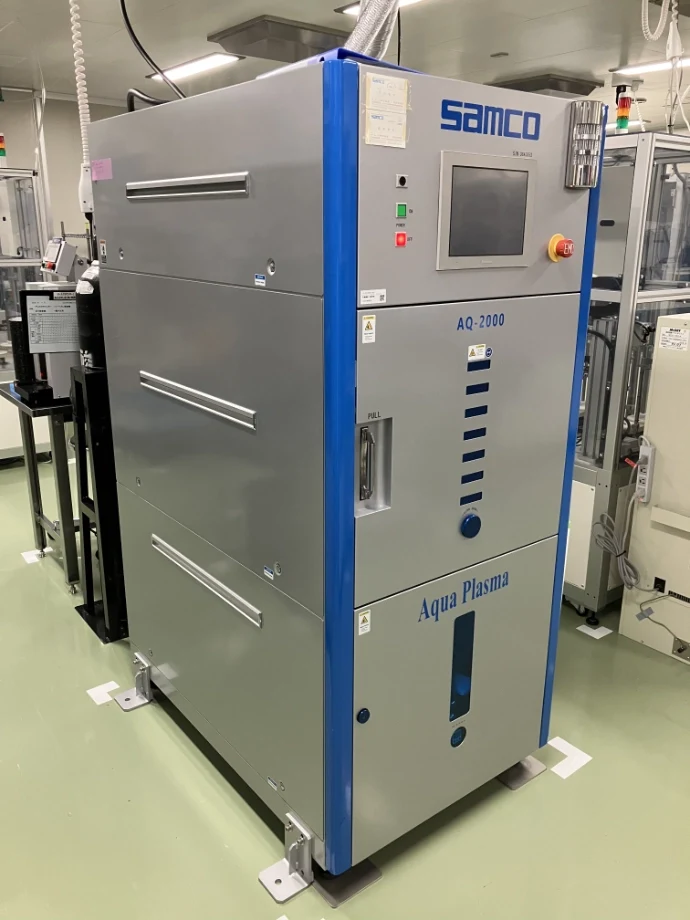

プラズマ処理装置/表面処理装置

ヒートプレスアニール機

UV接着装置

その他にも、微細構造評価、形状検査、加熱処理、表面改質、精密塗布、成形品アニール処理といった各種工程に対応する設備を保有し、試作・検証・分析を含む幅広い技術検討を社内で完結できる体制を整えており、構想・試作段階から量産を見据えた技術検討までをスピード感をもって進めることが可能です。
バイオデバイス製造ラインを一から構築してきた経験と、実運用を通じて培ったノウハウを活かし、お客様の課題やアイデアに対して実行力あるパートナーとして柔軟に対応します。
